Como Hacer Una Comoda De Placa Con Madera

Como Hacer Una Comoda De Placa Con Madera

Bienvenido: http://madera-fina.blogspot.com/2012/05/como-hacer-una-comoda-de-placa-con.html Muy buenos días amigos y amigas, espero que todo les este yendo muy bien, el día de hoy haremos una cómoda, esta sera combinada con placa y madera, para ahorrarnos unos cuantos dolarillos, ya que si usamos madera en partes, podremos ahorrarnos unos cuantos dolarillos, posteriormente haremos mas modelos de cómodas y de roperos, estos serán a pura placa o melamina, un dato muy importe es que la madera, es un material muy compacto, si este lo comparamos con melamina o placa, este tiene mas resistencia a los tornillos, por ello me encanta trabajar con madera, en la entrada de hoy haremos esta combinación, para que vean que si se puede hacer este tipo de combinaciones, no es necesario descartar la madera, el armado en este armado sera el tornillo como también la espiga la caja, en el caso del armado de los cajones, haremos un combinado de ambas técnicas, para que podamos ver las distintas tecnicas que se usan dependiendo de el material que usamos, como es la madera y la madera procesada, lo bueno de la madera procesada y déjenme decirles que es muy buena, para las superficies planas grandes, tanto como los costados y la parte superior de la cómoda, ya que esta madera procesada tambien llamada placa no se dobla no se raja, eso es lo bueno, por ello también suelo usar estas combinaciones, ya que ofrecen las bondades que les mencione.

Las medidas se las pondré en una lista, desde las correderas de madera como también las placas, cajones, fondos de estos, la parte trasera, todo, el fondo de los cajones como también la parte trasera serán con MDF, en concluyente en este mueble que es una cómoda de madera, usaremos, placa de 18 mm madera, MDF  de 5 mm, usualmente se usa de 3 mm Pero yo usare de 5 ya que me gusta hacer muebles resistentes, las correderas serán de madera, en otras entradas use metálicas, pero es bueno también saber como se hacen las correderas de madera, ya que antes cuando no habían correderas metálicas, se usaba este tipo de correderas, bueno espero que esta entrada les sea de utilidad, si tienen algún comentario pueden escribirlo en la parte inferior, yo con mucho gusto les responderé, ahora pasemos a los materiales que usaremos, hare una lista, tanto los materiales como también las herramientas.



Medidas Placa.

• 1 Unidad MDF - Largo 102 cm  X 49.5 cm Ancho - Grosor 18 Milímetros. ( Tapa de Cómoda).
• 2 Unidades MDF - Largo 70 cm X 49.5 cm Ancho - Grosor 18 Milímetros. ( Costados de Cómoda).

Amarres Traseros. Madera.

• 2 Unidades Madera - 98.3 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarres superior y inferior de la parte trasera).
• 1 Unidad Madera - Largo 64 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre medio de la parte trasera de la cómoda).

Amarre Frentera. Madera.

• 1 Unidad Madera -  Largo 98.4 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre parte baja, de la frentera).
• 1 Unidad Madera - Largo  66.5 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre parte media frentera)
• 2 Unidades Madera - Largo 98.4 cm X 5.5 cm Ancho - Grosor 2 cm. ( Divisiones frentera).

Amarre Abajo. Madera.

• 2 Unidades Madera - Largo 48 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre abajo entre la trasera y frentera).

Cajones De Cómoda.

• 6 Unidades Placa - Largo 49.7 cm X 21.8 cm Ancho - Grosor 18 Milímetros. ( Frenteras de cajones).
• 12 Unidades Madera - Largo 44.5 cm X 17.5 cm Ancho - Grosor 15 Milímetros. ( Costados de cajones).
• 6 Unidades Madera - Largo 42 cm X 15 cm Ancho - Grosor 15 Milímetros. ( Traseras de cajones).
• 6 Unidades MDF - Largo 44.5 cm X 42 cm Ancho - Grosor 5 Milímetros. ( Fondos de cajones).
• 12 Unidades Madera - Largo 49.5 cm X 2 cm Ancho - Grosor 2 Centímetros. ( Correderas de cajones).

Tapa Trasera De Cómoda.

• 1 Unidad MDF - Largo 102 cm X 71.5 cm Ancho - Grosor 5 Milímetros. ( Tapa parte atrás de cómoda).

Herramientas.

• Cinta métrica o wincha.
• Serrucho.
• Escopleadora.
• Taladro con brocas ancho y delgado, mas punta. ( para los canales de los tornillos, apara ajustar tornillos).
• Escuadra.
• Sierra circular.
• Prensas.
• Cola de carpintero.
• Tornillos autorroscantes de 4 x 50.
• Lápiz.
• Formón.
• Martillo.
• Cepillo manual.

Ya mencionados todos los materiales como también las herramientas que vamos a utilizar en este trabajo, pasamos al armado de este, pues como ya tenemos todas las medidas exactas, ya sea de placa, madera MDF, todas las medidas las tienen aquí, el paso que sigue sera el armado de esta cómoda, que sera un combinado de Placa, madera, MDF esta ultima sera para los fondos de cajones como también la parte de atrás la tapa, bueno creo que empezaremos a armar nuestra cómoda.

En esta primera imagen tenemos los materiales a usar, aunque en esta aun faltan los cajones, los fondo, la tapa trasera, lo ideal seria decir que es parte de los materiales que vamos a utilizar en la construcción de esta cómoda, aquí solo muestro sobre puesto la placa, ya que aun no esta armada la misa, una vez que tengamos las maderas las placas a la medida adecuada pasamos a hacer las cajas, para luego hacer las espigas en donde requiera hacerse.

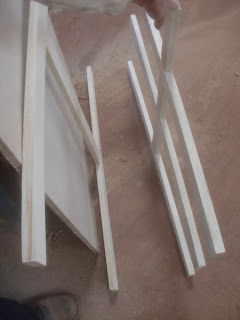

Aquí les muestro en la primera imagen parte de los amarres que usaremos, en la primera imagen podemos apreciar los amarres superior como también inferior de la parte trasera de nuestra cómoda, en la siguiente imagen tenemos los amarres de la frentera, una de esta sera la media por ello aun me falta rebajarla a su tamaño correcto.

En esta imagen primera tenemos las dos parte inferiores de la cómoda, una pertenece al amarre inferior trasero, la otra pertenece al amarre inferior de la frentera, como vemos esta tiene cajas ya hechas, cada una tiene una caja en el medio el diámetro de estas cajas son las siguientes, largo 5.3  x ancho 1 cm profundidad 2.6 centímetro de profundidad, esto en la caja media que vemos aquí, vemos también que hay dos cajas en los extremos, estos serán para los amarres bajos, son dos en cada uno, en los dos serian 4 cajas la profundidad de estos varia ya que solo sera 1 cm de profundidad en este caso, para no debilitar mucho la madera, ven que estos dos extremos se unirán, lo veremos mas adelante, en la siguiente imagen muestro estas mismas de otro angulo.

En esta imagen primera muestro los amarres de la parte trasera, una superior, una inferior y un medio, las medidas de estas son las siguientes.
Amarre trasero partes.

• 2 Unidades Madera - 98.3 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarres superior y iferior de la parte trasera).
• 1 Unidad Madera - Largo 64 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre medio de la parte trasera de la cómoda).

estas conformarían los amarres de la parte de atrás o trasera, en el caso del amarre medio hicimos un rebaje de la medida, ya que hicimos en el dos espigas, cada espiga tiene de rebaje 2.5 son dos espigas como podemos ver, esta encajara en la caja que tiene los amarres superior y inferior, pasemos al amarre de la frentera estas son las medidas y las partes de los amarres.

• 1 Unidad Madera -  Largo 98.4 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre parte baja, de la frentera).
• 1 Unidad Madera - Largo  66.5 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre parte media frentera)
• 2 Unidades Madera - Largo 98.4 cm X 5.5 cm Ancho - Grosor 2 cm. ( Divisiones frentera).

Estas vendrían a ser la segunda imagen que es los amarres de la frentera de nuestra cómoda, a diferencia de la anterior que hicimos esta esta unida con el medio por el ensamble media caña, que es rebajarle mitad mitad a cada pieza de madera, lo cual tiende a unir a estas, veamos el ejemplo en las siguientes imágenes.

Como les iba diciendo, los amarres de la frentera, son muy diferentes que los amarres traseros, ya que esta sera unida con la unión media caña, que es la que muestro en las imágenes, un calado de 1 centímetro de profundidad, el ancho vendría a ser 5.5 que es el ancho de las maderas, esto lo hacemos en la parte media de las divisiones como también la división central ya que que son, una parte baja o inferior, dos divisiones que van en sentido vertical y solo un medio que va en sentido horizontal que divide todas estas, el calado solo lo hacemos a las divisiones las dos verticales con la horizontal media, como lo vemos en la imagen, la parte central o division media tiene una espiga de 2.5 cm que ya encajada al amarre inferior, en la siguiente imagen podremos ver 4esto con mas claridad.

A esto me refería, aquí la figura esta mas clara, una división central que va en sentido horizontal y dos divisiones medias que van en sentido vertical por ultimo un parte baja que va unida con la división central con espiga y caja, en la siguiente imagen podremos ver las uniones inferiores, que vendrían a unir los amarres inferior de la trasera como también de la frentera veamos en la siguiente imagen, también les diré sus medidas de estas dos uniones que van en la parte baja.

Aquí tenemos los dos amarres de la parte baja uniendo a los amarres frentera y parte atrás, me refiero a los mas pequeños estas tienen las siguientes medidas.

• 2 Unidades Madera - Largo 48 cm X 5.5 cm Ancho - Grosor 2 cm. ( Amarre abajo entre la trasera y frentera).

Estas tienen una espiga de 1 centímetro cada una, penetran a la caja que también tiene 1 cm de profundidad, con lo cual unen a las partes inferiores de la frentera y parte atrás, en la siguiente imagen podremos ver los dos amarres tanto la parte de la frentera como también la parte de atrás, en la siguiente imagen podremos ver como estará armada esta.

Aquí tenemos un ejemplo de armado, aun no tiene cola, solo la presento para que tengamos una idea de como estará armada estas maderas, que vinimos viendo las medidas como también las espigas y cajas, rebajes en media caña también, así ira armado, en la siguiente imagen podemos apreciar, la placa de 18 mm, en la parte atrás esta la tapa de MDF  de 5 mm que tapara la parte atrás, eso lo veremos mas adelante, ahora solo presento sin cola, para que puedan apreciar como esta conformada este armazón de la cómoda, ya que aun faltan los cajones.

Una vez que hemos concluido con hacer las cajas, las espigas, los rebajes de media caña, pasamos a armar esto, para esto nos ayudamos de los tornillos autorroscantes de la medida  4x 50 que es la mas apropiada para trabajar la placa de 18 mm, debemos hacer dos caminos, el primero sera para ocultar la cabeza del tornillo, el segundo sera el grosor del cuerpo del tornillo, empezaremos con el mas grueso, que sera sel diámetro de la cabeza del tornillo, como vemos en la primera imagen, probamos antes, que es la medida adecuada, una vez seguros, pasamos a hacer un agujero de profundidad leve, 2 a 3 milímetros de profundidad, ya que solo sera para ocultar la cabeza del tornillo, veamos como nos quedo en la siguiente imagen.

En esta imagen vemos que su tamaño es el adecuado, por lo que cumple la funcion de este oportunamente, que es esconder la cabeza del tornillo, en la segunda imagen vemos que tenemos otra broca, esta sera para abrir camino al tornillo, esta ultima debe ser del diámetro del cuerpo del tornillo como podemos ver en la segunda imagen, estoy probando si es el grosor correcto, en este caso traspasaremos la placa, veamos en las siguientes imágenes.

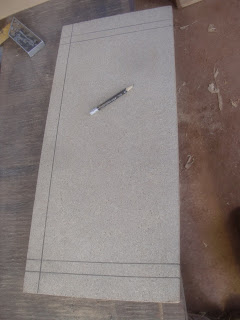

Como comente en las imágenes anteriores, traspasamos la placa, solo esta para hacer los agujeros o caminos, debemos de sacar el grosor de la placa, como lo vemos en la segunda imagen, en cada costado le di tres caminos o tres agujeros a lo que vendría a ser 6 agujeros en los costados, en la parte de la frentera una solo un amarre por lo que hice dos agujeros o dos caminos para unirla con tornillos, en la parte atrás hice 4 caminos que unirán con el amarre trasero superior.

Hechos los caminos pasamos a encolar, empezaremos por los costados, aplicamos cola en la partes que se unirán, en el costado en la parte superior, en la tapa en la parte de la unión del costado, en la segunda imagen podemos apreciar que vamos a colocar el tornillo, lo hacemos con taladro, en esta caso usaremos el punto estrella, el taladro dará fuerza a la unión, si lo hacemos manualmente no tendrá mucho agarre, por ello es recomendable hacerlo con taladro, veamos en las siguientes imágenes como hacerlo.

El tornillo tiene que ingresar de manera recta, para que no reviente ni nada, si esta se coloca de manera recta no tendremos ningún problema ya que hicimos los caminos para que el tornillo ingrese de manera sencilla, en la siguiente imagen, esto quiere decir en la imagen dos, el tornillo esta ya colocado, fue sencillo ya que esta tiene las aberturas que hicimos con las brocas, si nos fijamos detenidamente, veremos una marca, esto es de un lápiz, ya que para saber el grosor que tiene la placa la marque, así no podre equivocarme al momento de colocar un tornillo, de esta manera colocar en el medio del grosor de la placa, ya que este punto es muy importante, vean como la cabeza del tornillo quedo oculta, por lo que ahora solo se masilla y se pinta, bueno continuemos.

Una vez colocado los costados, pasamos a colocar los amarres de madera, en este caso colocare el amarre trasero de la parte superior, en la primera imagen vemos esta, vemos que también tiene una caja media que ira la division media de la parte de atrás, pero por ahora solo colocamos esta parte, solo lo muestro para luego voltear esta, en la segunda imagen vemos esta ya volteada, se aprovecho con aplicar la cola de carpintero en la placa, en la segunda imagen esta se encuentra volteada, aplicada con cola lista para ser atornillada.

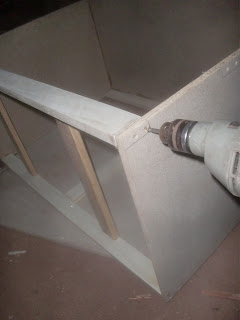

Colocamos la parte trasera superior, con los tornillos autorroscantes, como esta placa tiene los caminos o orificios sera sencillo el colocado, vemos que también tiene un lápiz marcado, ya que se hace en todo donde vamos a colocar los tonillo, esto nos ayuda a saber que grosor tiene, para que agujereemos en el medio, con ello no confundirnos o equivocarnos, en la siguiente imagen esta ya colocada la parte superior trasera, ahora pasamos a colocar la parte media, lo hacemos con cola de carpintero.

Tanto en la caja como también en la espiga del amarre medio trasero aplicamos la cola de carpintero, en la siguiente imagen pasamos a unirla, por lo que faltaría el colocado de la parte inferior trasera, esto lo veremos en las siguientes imágenes.

Antes de hacer el ejemplo, dejare en claro que este amarre medio, tiene espiga en ambos extremos, cada una de estas tiene 2.5 centímetros de calado esta encajara a las cajas que también tiene 2.5 centímetros de profundidad, si deseamos podemos hacerlo un poco mas profunda la caja, 1 o 2 milímetros mas, para que entre con mas facilidad, bueno esto es opcional, vemos que aplicamos la cola de carpintero en la otra espiga, ya que es esencial esto, la cola de carpintero otorga buen agarre a los ensambles de este tipo, hecho esto pasamos a colocar la parte inferior de la parte trasera.

Dicho esto, pasamos a colocar la parte inferior trasera, aplicamos cola de carpintero a los extremos de esta, ya que estas irán unidas a la placa, como vemos en la segunda imagen, el tornillo también deberá tener sus caminos o orificios para que el tornillo ingrese de manera sencilla la madera, esto lo veremos en las siguientes imágenes.

Aquí vemos el ejemplo, como hicimos en la tapa, hacemos lo mismo, donde se unirán la madera con la placa, en la siguiente imagen estamos sacando las distancias que deberá tener las divisiones de la frentera, por lo que nos ayudamos de la cinta métrica o wincha, ya que los espacios de estas deben ser similares o iguales, por ello debemos de dividir estas tres maderas, la parte de inferior y las dos medias verticales, estas tres deben compartir espacios similares, una vez hechos esto, pasamos a marcar el lugar donde corresponde hacerle los caminos.

Ahora pasamos a hacer los caminos o aberturas para los amarres de la frentera, como lo hicimos para la parte de atrás, primero la broca gruesa para que se oculte el tornillo, luego la delgada para que entre el cuerpo del tornillo, lo hacemos donde hemos marcado, ya que hemos dividido los tres espacios en partes iguales.

Armaremos también las uniones bajas, que son dos, aplicamos la cola de carpintero, con ello procedemos a armarlas, las espigas de estos dos tiene un rebaje de 1 centímetros, las cajas también tienen una profundidad de 1 centímetro, con ello nuestros amarres inferiores quedara muy bien ensamblados, estos se unirán con los amarres inferior de la frentera como también la parte de atrás, esta ultima ya esta armada, solo faltaría la frentera y esto lo haremos en las siguientes imágenes.

Con esto pasamos a armar tanto los dos amarres bajos, como también las dos amarres bajos atrás y frentera, en la segunda imagen podemos ver mas claro este ejemplo, los caminos hechos con las brocas son muy necesarios para este tipo de uniones, ya que con esto evitaremos reventar la placa, ya que si no hacemos los caminiios o orificios para los tornillos, esta puede reventar, con ello el trabajo queda mal, si hacemos los caminos los tornillos ingresaran de manera muy sencilla.

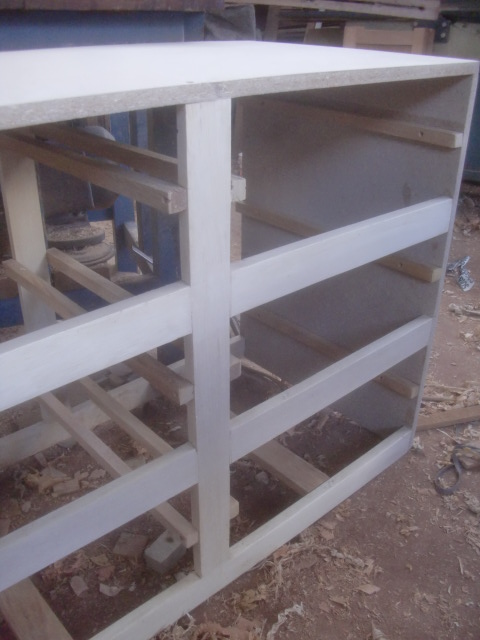

Aqui tenemos parte de la cómoda ya armada, vemos que la parte de la frentera aun nos falta, con lo que pasamos a continuar con el armado, aplicamos cola de carpintero a la caja media de esta, para proceder a armar la parte media, esto lo veremos en las siguientes imágenes.

Aplicamos cola de carpintero también al amarre medio, como lo vemos en la primera imagen, la espiga de esta mide 2.5 centímetros de calado, se une en el amarre inferior, en el otro extremo no tiene espiga, por lo que es diferente que el amarre de atrás, esto lo vemos en la siguiente imagen, que en solo un extremo tiene espiga, en la parte superior, no tiene espiga, el termino de esta es llano o recto, ya que se unirá con la placa, con la ayuda de los tornillos, como también de la cola de carpintero, que ya esta aplicada dicho sea de paso.

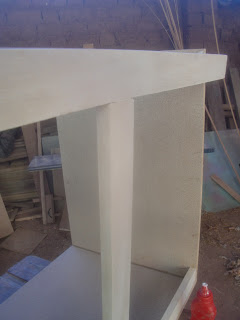

La parte media de la frentera, la parte superior, sera unida con tornillos autorroscantes, los caminos del tornillo deben hacerse también en este caso, ya que el tornillo ingresara de manera sencilla, en la segunda imagen podemos ver esto mas claramente, solo sera cuestión de sujetar muy bien la madera, para que los tornillos puedan unirla de manera correcta.

Una vez armado la parte media de la frentera, pasamos a unir las dos divisiones verticales estas se unirán por el rebaje media caña, que vimos anteriormente, ya que se trata de rebajar en ambas maderas, la mitad, en este caso 1 cm de profundidad, ya que el grosor de estas maderas es de 2 cm, esta se calara el ancho de 5.5 que también es el ancho de las maderas, los espacios que se deja, fueron divididos en distancias iguales o similares, para que los cajones también sean iguales, veamos como unir este rebaje media caña.

Para que esta unión se pegue adecuadamente, usamos una prensa, para que esta ayude, en la siguiente imagen vemos que esta ya armada el armazón de la cómoda, tanto la parte de atrás, la frentera, los amares inferiores, las placas todo esta ya armado, el paso que sigue sera el armado de cajones, esto lo veremos en las siguientes imágenes.

En esta primer imagen les muestro un costado, los diferentes amarres que hicimos, tanto en la tapa, como también en los costados, en la siguiente imagen muestro ya las placas cortadas, para la frentera de los cajones, son 6 piezas de 18 milímetros de grosor, las medidas se las daré a continuación, en las siguientes imágenes.

En esta imagen tenemos las frenteras de los cajones, estas están serán con placa de 18 mm, las medidas de cada una son las siguientes:

• 6 Unidades Placa - Largo 49.7 cm X 21.8 cm Ancho - Grosor 18 Milímetros. ( Frenteras de cajones).

El paso que sigue sera dividirlas, como en esta imagen, ya que el diseño sera dejando un espacio, para poder combinar un color, si esto lo desean sin espacio, tan solo cortamos las placas un poco mas grandes, con esto no dejaremos espacio, en mi caso dejare espacio, para hacer un pintado combinado, hecho esto pasamos a marcar con lápiz cada lugar que le corresponde a cada frentera de cajón, marcar con lápiz.

En esta imagen tenemos los costados de los cajones, estas tienen las medidas como también la cantidad de:

• 12 Unidades Madera - Largo 44.5 cm X 17.5 cm Ancho - Grosor 15 Milímetros. ( Costados de cajones).

 esta le haremos un rebaje para que en este pueda ingresar la corredera de madera que le pondremos luego, en la segunda imagen podemos ver que la parte pintada con color negro sera rebajada, esta acción podemos hacerla con ruter o cierra circular, en mi caso lo haré con sierra circular, pero si tenemos ruter lo podemos hacer también con este, el grosor de esta es de 15 milímetros por lo cual 7.5 milímetros tendrá la profundidad del canal, el ancho sera de 2 centímetros, ya que es el ancho de las correderas de madera que veremos después.

Si hacemos el rebaje con la cierra circular debemos de hacerlo con cuidado, ya que sera de tiempo, en la segunda imagen podemos ver que ya tengo calado solo a una pequeña parte, a lo que graduare la guía para que cale las partes que aun faltan en la siguientes imágenes podremos ver el calado de los costados del cajón.

En esta imagen podemos ver que vemos calado los dos costados, del calado, ahora solo sera cuestión de rebajar el medio, debemos de respetar el lápiz, ya que el ancho es de 2 centímetros, la profundidad de este es de 7.5 milímetros, en la siguiente imagen podemos ver que hemos concluido con el calado, bueno se me paso un poco la profundidad a 8 milímetros, es importante no dejar muy delgado el sobrante de madera.

En esta imagen podemos ver las correderas de madera que encajan perfectamente en el calado, las correderas son 12 unidades, les daré las medidas como también repetiré la cantidad de correderas.

• 1 Unidad MDF - Largo 102 cm X 71.5 cm Ancho - Grosor 5 Milímetros. ( Tapa parte atrás de cómoda)

Luego de probar pasaremos a cazar los cajones, para armar los costados de estos, en las siguientes imágenes veremos esta acción.

En las imágenes anteriores, dije  que estas frenteras de cajon se deben marcar, ya que esto nos ayudara a saber donde colocaremos los costados, le daré un ejemplo con un solo cajón, sacamos la distancia del grosor del costado, armado con placa, como también al otro extremo, ese esta armado con madera, ya que es la división central de la frentera, con el lápiz nos ayudamos y marcamos esta, ya que el costado ingresara dentro de esta, para esto nos ayudamos de la escuadar, lo veremos en las siguientes imágenes.

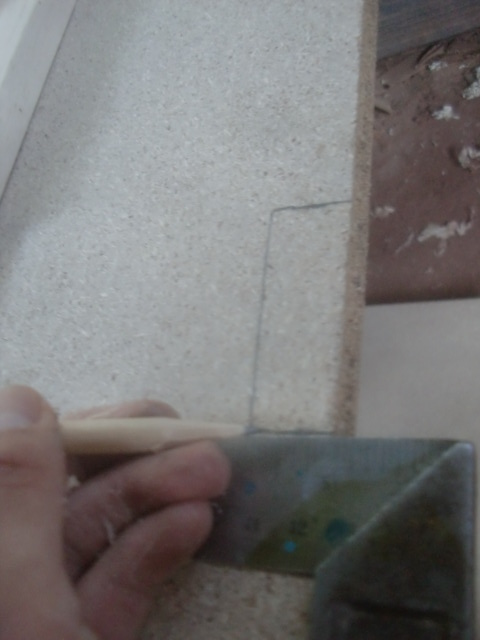

Luego de saber el grosor que tiene la placa, la marcamos, como también marcamos el grosor de la madera, pero solo cuanto nos pida, ya que es poco, una vez que tengamos la medida, pasamos a escuadrar estas, con lápiz, en la segunda imagen podemos apreciar esto mas claramente, ya que se hizo a los dos extremos, tanto a la placa como también a la madera.

Una vez marcado esto, pasamos a probar dentro de la marca la corredera junto con el costado, ya que la corredera quitara un espacio al costado, como podemos apreciar, la corredera ira pegada a la cómoda, esta sera colocada en la parte interior de la cómoda, son dos correderas, por ello esto lo hacemos en ambos extremos, ahora marcamos donde inicia el costado, lo hacemos con el lápiz, luego nos ayudamos con la escuadra, con ello ya tenemos el espacio que debemos dejar respetando la corredera de madera.

Ya tenemos marcado las distancias que deberán tener los costados, ya que uno seria el grosor, el otro espacio seria la correderas de madera, encajada en el costado, ahora faltaría sacar la parte baja, en la segunda imagen podremos ver que marque con lápiz la parte inferior, para llevar esto a la frentera de cajón.

Llevo el traso que hice en la anterior imagen a la parte inferior del cajón, ya que sacamos a los costados de esta, ahora sacaremos el espacio que debemos de tener en la parte inferior, una vez que tengamos trazado el espacio inferior, pasamos a marcarlo, luego a escuadrarlo para hacer una linea recta, con la ayuda del lápiz haremos esto, en las siguientes imágenes veremos mas a claro a lo que me refiero.

En esta imagen podremos ver mas claro a lo que me refería, una vez que hemos sacado la distancia que debemos de respetar a los costados, debemos de hacer lo mismo hacia la parte inferior, con ello sabremos donde colocar el costado en la forma correcta, en la segunda imagen podemos ver esto mas claro, ya que si sacamos los costados, como también la parte baja, el costado del cajón tendrá ya su lugar, el lugar correcto, donde deberá ser armado.

De esta manera ya sabemos donde va colocado el costado de madera, en mi caso escribí "madera aquí" en el lugar donde se colocara el costado de madera, de esta manera no nos equivocaremos de lugar, esto lo hacemos en los dos extremos, ya que son dos costados de madera, marque hasta donde llegar la madera,  llevaremos este traso luego a la parte de la frentera para saber donde se hará los agujeros o caminos para los tornillos.

Lo mismo que hicimos a nuestra primera frentera de cajón, lo hacemos con las demás frenteras de cajón, ya que con esto sabremos donde van colocadas cada costado, ahora concluido pasamos a la madera, que son los costados, una vez concluido con la placa que son las frenteras de los cajones, ahora continuamos con la madera que son los costados de los cajones, a estos costados le debemos hacer dos ranuras, una para que entre el fondo, otra para que encaje la parte trasera del cajón, en la segunda imagen podemos ver esto, dejando un espacio en la parte de atrás del cajón de 15 milímetros o  20 milímetros que vendría a ser 2 centímetros o 1.5 centímetros de espacio, ya que en el se hará una ranura para la parte de atrás del cajón, se debe dejar un espacio siempre.

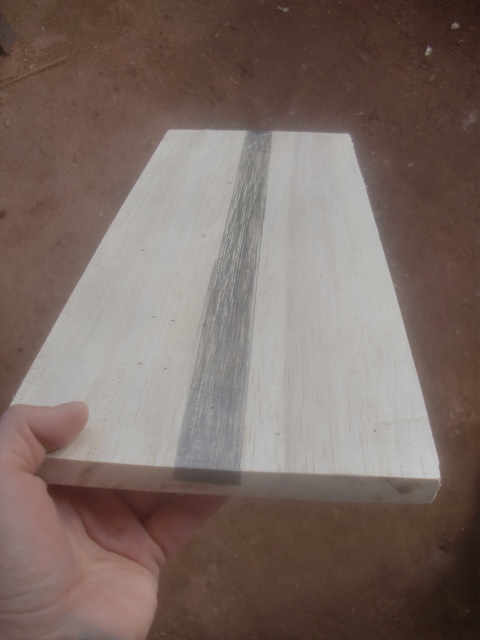

Este es un costado de cajón, el cual haremos dos ranuras, estas la marque con lápiz, una de estas ranuras es la parte inferior, esta sera para que en ella encaje el fondo de MDF de 5 mm la otra ranura sera para que encaje la parte de atrás de cajón, puede ser de 5 milímetros o un poco mas, pero la ranura de la parte inferior que encajara el MDF  de 5 mm, esta ranura debe ser de 5mm también para que el MDF  encaje perfectamente. en la siguiente imagen hago la ranura de 5 mm que vendría a ser para el fondo.

Aquí tenemos el rebaje de 5mm de ancho la profundidad 7.5 mm en la segunda imagen podemos ver que el MDF que ira dentro de esta encaja perfectamente, este vendría a ser el fondo, ahora pasamos a la parte trasera, hacemos una ranura también, dejando siempre un espacio como les comente anteriormente.

En esta imagen tenemos los rebajes ya hechos en cada costados hay dos rebajes, uno en la parte inferior, otro en la parte trasera, una vez hecho los rebajes, haremos también el rebaje en la placa, como lo veremos ahora, en la segunda imagen vemos que llevo el costado hacia la placa, esto sera para llevar el rebaje a esta.

En esta primera imagen podemos ver a lo que me refiero, una vez hecho el rebaje o canal en el costado, llevo este a la placa, lo marco, como podemos ver en la primera imagen en la segunda imagen lo pinto con negro para que podamos ver que parte de  esta necesita ser rebajada, lo que significa que la parte que he coloreado con negro sera rebajada con disco como lo hicimos a los costados, a diferencia de la madera la placa solo tendrá un rebaje en la parte inferior o baja, hecho esto solo quedara el armado, pero antes de esto debemos de llevar el traso de la placa hacia la parte exterior de esta a la cara misma, ya que todo lo que hicimos aquí es la parte interior.

Como lo comente anteriormente, el traso que hicimos en la parte interior de la placa, llevamos hacia la parte exterior o a la cara, para saber donde haremos los agujeros o caminos para los tornillos, nos ayudamos de la escuadra como también del lápiz.

Así nos quedo en la cara, tanto la distancia que tiene en los costados como también en la parte baja, como lo vemos en la segunda imagen, ya que esto nos guiara donde debemos hacer los agujeros para los tornillos.

De esta manera llevamos los trazos de los costados como también de la parte baja, esto debe ser claro, para que los tornillos puedan ingresar de manera sencilla, en la segunda imagen podemos ver donde haremos los agujeros.

De esta manera nos quedo los trazos en la parte de la cara, en la siguiente imagen podemos ver que probamos, de paso también marcamos hasta donde da la madera ahora con la seguridad de donde hacer los agujeros lo hacemos, siempre y cuando hayamos hechos los trazos bien, como también llevados estos hacia la parte de la frentera o cara de la placa.

Aquí tenemos el trazo listo, como lo hicimos al inicio nos ayudamos de caminos o guías que haremos con las brocas, esto nos ayudara a que el tornillo penetre o ingrese de manera sencilla hacia la madera que es el costado, primero usamos una broca gruesa del diámetro de la cabeza del tornillo, este primer agujero sera de profundidad leve ya que solo servirá para que el cabeza del tornillo se oculte, por ello medimos esto, en la segunda imagen.

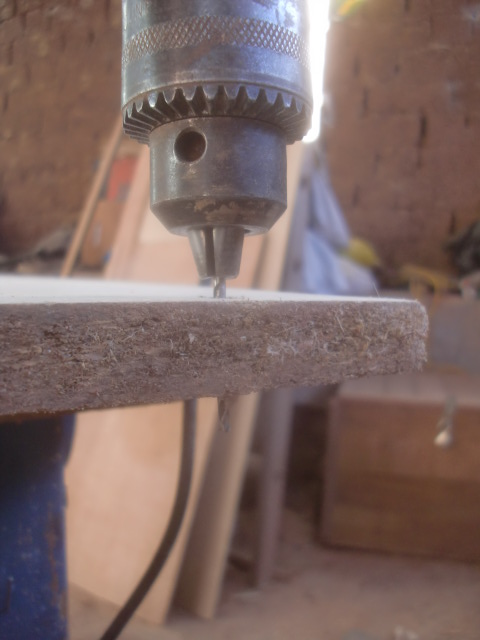

La profundidad de este primer agujero sera de 2 a 3 milímetros de profundidad, es leve por ello, ya que este solo servirá para que la cabeza del tornillo se pierda se oculte, esto lo vemos en la primer imagen, en la segunda imagen vemos que usamos una broca mas delgada, del diámetro del cuerpo del tornillo, este si deberá pasar por la placa, por ello traspasara la placa, esto ayudara a que el tornillo ingrese con mas facilidad a la madera.

Como comente este segundo canal o agujero debe traspasar la placa, ya que este guiara al cuerpo del tornillo, debemos hacer los agujero de manera recta, también debemos hacer lo agujeros en el medio del trazo como lo vemos en la primer imagen, siempre respetando el trazo, ya que sabemos que la madera estará ahí, lo hacemos en el medio, en la segunda imagen pasamos a aplicar la cola de carpintero en el costado, para unir con la placa.

Aqui vemos la placa, en la parte interior tiene el canal que marcamos anteriormente ya hecho, este tiene el ancho de 5 mm ya que en este encajara el fondo de MDF de 5mm la profundidad puede ser de 10 mm o 8 dependiendo, en la segunda imagen podemos ver que el MDF calza perfectamente, por lo cual pasamos a unir la placa con la madera del costado.

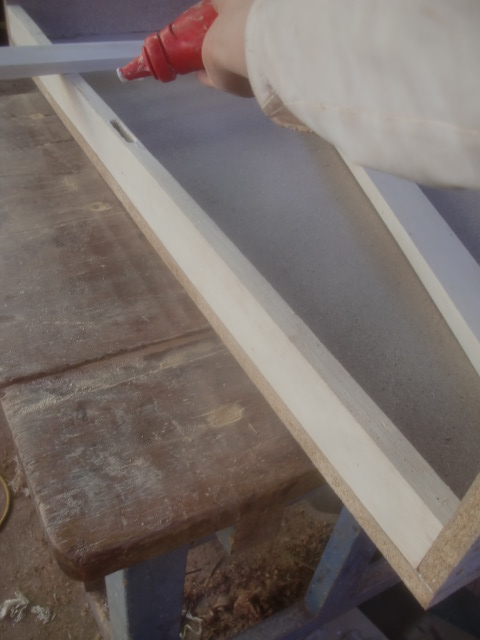

Aplico cola de carpintero donde estará colocada el costado, en la segunda imagen esta la cola aplicada, tanto como en la placa como también en la madera que vendría a ser el costado, debemos de aplicar la cola, ya que la cola ayudara al armado de esta, junto con los tornillos autorroscantes harán un buen agarre.

Es el momento de armar el cajón, para ello nos ayudaremos de la mesa de trabajo como también de las prensas, en la segunda imagen podemos ver que los canales que hicimos deben coincidir, para que el MDF  al momento de colocar entre correctamente a los costados como también a la placa misma, podemos ayudarnos de un tope de madera, como es en el caso mio, esto nos ayudara a que el armado sea recto, ya que de esto se trata la unión.

De esta manera podemos ayudarnos con las prensas, tanto a la placa como también al costado, una vez en el lugar correcto, pasamos a colocar los tornillos, lo bueno que hicimos los caminos o orificios con las brocas, con esto la unión sera mas sencilla, en la segunda imagen podemos ver esto de las cerca.

Con la ayuda del taladro, paso a colocar los tornillos, tratamos de que los tornillos ingresen de manera recta, para que así tenga un buen agarre, en la segunda imagen podemos ver esto, hemos concluido con una costado, hacemos lo mismo con el otro costado, siempre ayudándonos con las prensas, para que la unión quede recta, debemos de también tomar en cuenta la ranura que debe coincidir en ambos casos, ya sea en la placa como también en la madera.

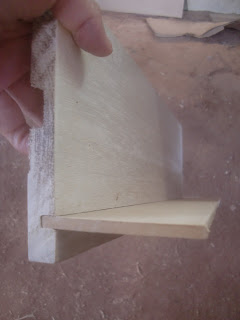

En esta imagen podemos ver la parte interior de esta unión, las ranuras coinciden, por lo cual el MDF  de fondo encajara sin ningún problema, en la segunda imagen, pasamos a colocar el otro costado, con los mismos pasos, todo dependerá que las prensas sujeten muy bien a la madera como también a la placa, de manera firme, para que así el tornillo ingrese de manera correcta.

Aquí tenemos el cajón ya armado, solo faltaría la parte trasera de este, en la segunda imagen muestro que las ranuras coinciden, ya que este punto es muy importante, el paso que sigue sera el armado de la parte trasera, este sera mas angosto que los costados, esto lo veremos en las siguiente imágenes ya que esta ranura debe estar libre para que ingrese el MDF, por ello la parte trasera se hará mas angosta, para que no interfiera con el MDF que es el fondo.

Las medidas de la parte trasera del cajón son las siguientes:

• 6 Unidades Madera - Largo 42 cm X 15 cm Ancho - Grosor 15 Milímetros. ( Traseras de cajones).

en la primera imagen podemos ver que sacamos la medida de la ranura para arriba, ya que no debe interferir en el colocado del MDF, por ello el ancho de esta es mas angosto que el costado, son 6 unidades de madera, lo que haremos ahora sera hacer la espiga, ya que en los costados ya tiene la ranura para esta.

Aquí vemos la ranura del costado del cajón, en la segunda imagen podemos ver la parte pintada con negro, es la parte que saldrá, para que quede una espiga, esta espiga encajara a la ranura que hemos hechos ya, el rebaje puede ser hecho con ruteadora o también puede ser hecha con sierra circular, como lo veremos en las siguientes imágenes.

Graduamos el disco para que nos de el grosor adecuado, en mi caso lo hice de 7 mm de espiga, puede ser mas grueso, dependerá de cada uno de nosotros, la profundidad también es de 8 mm en las siguiente imágenes veremos el armado de la parte trasera.

Siempre debemos ir probando, el grosor correcto que es el de la ranura, a esto debemos basarnos, una vez sacado el grosor, pasamos a hacer el rebaje de la profundidad de este, en las siguientes imágenes veremos como nos quedo, el rebaje o espiga de la parte trasera del cajón.

Aquí lo tenemos ya rebajado, listo para ser armado, antes de armar definitivamente lo probamos antes, para ver si es correcto, como lo vemos en las dos imágenes que probamos esta, en la segunda ya la tenemos casi armada.

A esto me refería cuando dije que la parte trasera del cajón es mas angosta, ya que no debe interferir en el colocado del fondo MDF, por ello el fondo trasero de cajón es mas angosto, como podemos ver en esta primera imagen, hecho esto, pasamos a armar con cola de carpintero, con ello concluiremos los cajones, ya que todos tienen este mismo procedimiento del armado.

Antes que la cola seque definitivamente, pasamos a cuadra el cajón, ya que esta debe tener las mismas medidas, midiendo de ambos lados, como tenemos el ejemplo, el extremo derecho con el izquierdo y viceversa, si estas tienen las mismas medidas quiere decir que tenemos un cajón cuadrado, esto significa que esta muy bien armado, se suele hacer esto con los interiores, como es en estos casos, o estas imágenes que tenemos aquí.

Una vez armado el cajón pasamos a colocar sus fondo de MDF estas tienen un grosor de 5 mm, las medidas como también la cantidad de estas son las siguientes:

• 6 Unidades MDF - Largo 44.5 cm X 42 cm Ancho - Grosor 5 Milímetros. ( Fondos de cajones).

La escuadra también es un buen método para ver si esta esta muy bien armada, ya que debe encajar perfectamente a la escuadra, como lo vemos en la primer imagen, hecho esto, junto con el escuadrado de la cinta métrica o wincha pasamos a colocar el MDF.

Nos ayudamos del martillo de goma, para de esta manera no dañar al MDF, en la segunda imagen encajo perfectamente el MDF tanto a los costados como también a la placa, con lo que el MDF  estará muy firme, en el podremos colocar ropa y mucho peso, ya que esta se encuentra bien encajado en las ranuras, por lo que tendrá muy buena resistencia al peso.

Aquí tenemos el cajón ya concluido, ahora pasaremos a unir el fondo con la madera, ya que la parte de atrás quedo libre, esto podemos hacerlo con clavos o tornillos, como es en este caso, usare tornillos pequeños, para sujetar el fondo en la parte de atrás del cajón.

Podemos hacerlo manualmente con atornillador, o también podemos usar el taladro, como lo hemos venido haciendo, en la segunda imagen podremos ver que hemos concluido con asegurar la parte trasera del MDF  o fondo como ahora esta colocado, si en algun momento pasara que el fondo se rompiera o algo pasara, este podrá fácilmente cambiarse, ya que solo se quita los tornillo y se coloca otro fondo, en este caso es un poco difícil ya que usamos el MDF  de 5 mm este es grueso, porque mayormente usamos el fondo del grosor 3 mm, en mi caso quiero que si hacen un mueble este sea muy resistente, como también les dure mucho tiempo.

En esta imagen tenemos el cajón ya asegurado con tornillo, ya asegurado con cola, seco y listo para ser colocado a la cómoda, las correderas de madera no deben ser muy justas las medidas ya que si son muy justas o exactas las medidas serán duras de abrir y cerrar, por ello gasto solo un poco solo un poco los costados de esta.

Una vez que hemos cepillado las correderas de madera pasamos a probarlas, debe de correr fácilmente o de manera sencilla, para que al momento de colocar sea abrir y cerra fácil, repetiré las cantidades como también las medidas de estas correderas:

• 12 Unidades Madera - Largo 49.5 cm X 2 cm Ancho - Grosor 2 Centímetros. ( Correderas de cajones).

en este caso de los 2 cm, rebaje un poco puede ser 1.8  cm o 1.9 cm de ancho y grosor, para que esta pueda correr fácilmente en el rebaje del costado del cajón, ya que el rebaje del costado es de 2 cm por ello la corredera debe ser un poco menos, para que así corra libremente y así se pueda abrir y cerra de manera sencilla, sin mucha fuerza.

Las correderas de madera las colocare con tornillos, podemos también hacerlo con clavos, en este caso serán con tornillo, haremos siempre el camino de los tornillos, para que la madera no reciente, ya que estos caminos se hacen para que la madera o placa o MDF  no reviente, por ello se hacen estos caminos o guías, como sabemos primero se hace una abertura con una broca gruesa, esta debe tener el diámetro de la cabeza del tornillo, la profundidad de este primer agujero es de 2 a 3 milímetros, ya que esta solo sera para ocultar la cabeza del tornillo.

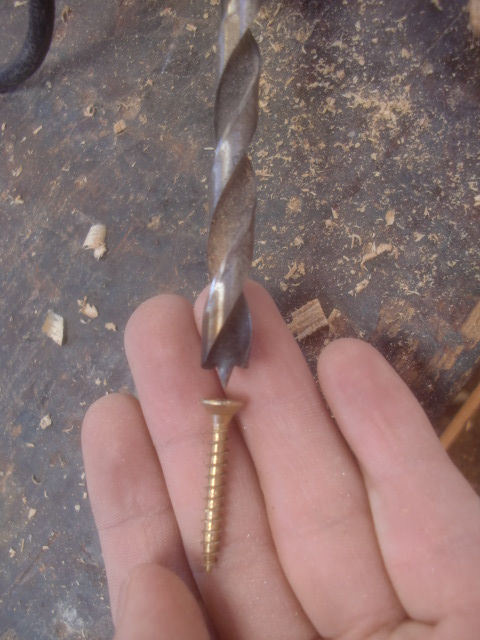

En esta primera imagen vemos que la cabeza del tornillo se pierde o se oculta con mucha facilidad, por lo que esta muy bien, ahora el segundo agujero sera con una broca mas delgada, del grosor del cuerpo del tornillo, esto podemos verlo en la segunda imagen.

En esta segunda guía o este segundo agujero o camino como lo llamemos, este segundo si traspasara la madera, esto se hace para que la madera no reviente lo vuelvo a recalcar, para que lo tengamos presente, en la segunda imagen podemos apreciar las dos guías la delgada y la angosta.

Ahora es momento de colocar los cajones, empezamos del primer cajón superior, para esto tomamos la medida del la parte superior de nuestro cajón, hasta llegar a la parte superior del rebaje, en este caso es 4 pulgadas, esto podemos verlo en las imágenes, en la primer imagen tiene esta medida, por lo tanto en la comoda también hacemos lo mismo, marcamos 4 pulgadas, ya sabemos donde sera colocada la corredera, esto lo hacemos en ambos lados del cajón, como también de la cómoda, ya que en cada cajón van dos correderas.

Nos ayudamos del lápiz, como también de la escuadra para llevar la medida hacia la parte interior , como lo vemos en la segunda imagen ya que el trazo que mas importa es el superior.

Aquí tenemos el trazo en la parte interior de la cómoda, un punto muy importante es que las correderas son tienen la guía distinta, ya que 6 van colocada a la placa, pero 6 correderas van colocadas a las maderas medidas, por ello estas 6 ultimas que nombre deben tener la guía en los extremos, para que estas descansen en las madera, las otras 6 no importa mucho el lugar el lugar de las guías, esto es muy importante, ya que recordemos que 6 irán colocadas en las maderas y 6 Irán colocadas en la placa, en la segunda imagen podemos ver esto, muy claro, para que no nos equivoquemos, o no nos confundamos.

Podemos aplicar la cola de carpintero, para asegurar las correderas de madera, esto podemos ver en la primera imagen, en la segunda imagen pasamos a colocarla, como estas ya tienen guías sera muy sencillo el colocarlas, tenemos también las medidas en las cuales la correderas serán colocadas.

A  esto me refería cuando dije que 6 correderas irán colocadas en madera, ya que recordemos que el medio de esta esta construida con madera solo en el medio, tanto el medio trasero como también el medio de la frentera se unen con las correderas, como lo vemos en la primera imagen, en la segunda imagen tenemos todas las correderas colocadas en su lugar, con lo cual hemos concluido el colocado de las correderas.

Una vez que hemos concluido el colocado de las correderas, pasamos a colocar el MDF  trasero o tapa trasera, las medidas son las siguientes:

• • 1 Unidad MDF - Largo 102 cm X 71.5 cm Ancho - Grosor 5 Milímetros. ( Tapa parte atrás de cómoda).

Esta la tenemos en las dos imágenes, en la primera la presento, en la segunda la pruebo, una vez probada, la colocare definitivamente con cola de carpintero mas pequeños clavos.

Me ayudo de la cola de carpintero para asegurar la tapa trasera de la cómoda, ya que esta junto a los clavos pequeños tendrá un buen agarre, el armado de la cómoda tiene en la parte de atrás un amare medio, el cual marcaremos para poder clavar en el.

El amarre medio trasero, se deberá marcar para poder clavar en el, como lo vemos en la primera  imagen, podemos clavar con pequeños clavos sin cabeza, reforzamos muy bien el clavado, ya que si solo agregamos poco clavos, no tendrá un buen agarre, por ello es mejor hacerlo con una buena cantidad, junto a la cola de carpintero, este tendrá un buen agarre, muy firme.

En esta primer imagen vemos la parte trasera ya colocada, con ello habremos concluido la construcción de esta cómoda con placa, madera y MDF, como pudieron ver es muy sencillo de realizar, este sera nuestra primera cómoda, ya que haremos mas cómodas posteriormente, mas sencillas como también mas complejas, en las siguientes imágenes veremos esta ya colocada con sus cajones respectivos.

Un punto muy importante sera el marcar cada cajón en el lugar que le corresponde a cada uno, podemos marcar 1, 2, 3, 4, 5, 6  como también podemos marcar a,b,c,d,e,f,g o como queramos marcar, a cada cajón, esto lo hacemos para no confundir el lugar de cada uno de estos.

Aquí tenemos las dos imágenes con la cómoda ya terminada, lo que faltaría a esta seria el pintado, que lo haré a continuación, el pintado sera algo distinto a lo que he venido haciendo, ya que hubieron comentarios que si la madera se podría pintar con pintura de auto, y este que tenga el mismo acabado, les respondo que si es posible, por ello haré este acabado con pintura acrílica, el perlado que se usa en el pintado de autos, como también el termino de este sera con cera de auto, espero que les agrade el pintado que le daré a esta cómoda de madera, ya que sera a la próxima semana, en la siguiente imagen veremos la cómoda de tamaño mas grande.

En esta imagen podemos ver la cómoda de las cerca, espero que esta entrada les sea de utilidad, y bueno espero que puedan construirla, pero si deciden hacerla, les recomiendo una sola cosa, que lo hagan con mucha paciencia, sobre todo los cajones, tenga paciencia, con cuidado, no se amarguen si no les sale a la primera, ya que si hacemos las cosas con calma, verán que cualquier mueble sera sencillo de realizar, aqui pondré el enlace del pintado de esta cómoda cuando lo concluya. - Pintado De Comoda -  Aquí tenemos el enlace que los llevara al pintado de esta cómoda.

Amigos amigas, espero que esta entrada les sea útil, bueno como vemos aun falta el pintado, este lo haré la próxima semana, el pintado sera con pintura de auto, para que podamos ver como se hace este tipo de trabajo, como hemos visto la entrada la cómoda es sencilla de realizar, como les vuelvo a recalcar, lo único que debemos de tener paciencia son los cajones, lo demás es sencillo, si lo llegan a realizar les recomiendo que lo hagas con cuidado, paciencia, y sobre muy importante con muy buen humor, le aseguro si toma en cuenta estos pasos no habrá mueble difícil, bueno yo me retiro, pero sin antes desearles un muy bonito día a todos, que este día en especial lo pases muy bien, en compañía de sus seres queridos, de su novia, de su novio, recuerda siempre sonreír, recuerda sobre todo que eres el mejor, eres la mejor, nunca lo olvides, ten en cuenta esto que les digo, ya que mi única intención es la de enseñar lo que se, como también desearte que todo te vaya bien, si tienes problemas, o tantas cosas que nos pasa a diario, solo te digo que TODO PASA, absolutamente todo pasa, no te ahogues en un vaso de agua, sigue adelante, lucha lucha y sigue luchando, hasta que logres alcanzar tus sueños, tus metas, tus anhelos, ya que todos aquí en este mundo tenemos el derecho a ser felices, todos en este mundo somos muy importantes, espero que pases este día muy bien, y pues nos vemos hasta la próxima semana, donde les traeré mas novedades, ya que como es la costumbre de este humilde blog, si tienes alguna duda, escribanla que yo con mucho gusto tratare de ayudar en lo que me sea posible, cuídense HASTA LA PRÓXIMA!.
