Como Hacer Persiana De Madera

Como Hacer Persiana De Madera

Bienvenido: http://madera-fina.blogspot.com/2012/04/como-hacer-persiana-de-madera.html Muy buenos días amigos y amigas, el día de hoy haremos un trabajito sencillo pero muy importante, ya que una persiana de madera siempre es importante saberla, para muchas cosas, ya sean puertas, ventanas o hasta muebles, ya que siempre se requiere saber como se hace, se que es un complemento sencillo, se que algunos ya saben como hacerlo, algunos no, por ello haré esta entrada, esperando siempre que esta le sea de ayuda, como diría mi amigo Joaquin "Por si las", la carpintería tiene ufff de técnicas, algunas se descubrieron con la curiosidad, ya que algunos hicimos herramientas de madera muy útiles para facilitar este trabajo, que haremos el día de hoy, ya que en otra entrada colocare el armado de esta, en esta entrada solo haré el armado de la persiana, esta me hace recordar a un grupo muy exitoso de los 80,  donde un cerati con una voz potente la cantaba, la construcción de esta es muy sencilla, tan solo se necesitara de una escuadra, bueno mejor enumero las herramientas que usaremos, esta se puede hacer manualmente, como también se puede hacer de manera mecánica, gracias a la ayuda de la sierra circular, esta ultima con sumo cuidado, si lo hacemos de manera manual esto lo haremos con un serrucho manual, este se demora mucho mas, pero si lo hacemos con cuidado, podremos hacer un buen trabajo, bueno veamos el armado de esta persiana de madera, espero que les sea de utilidad esta entrada, las herramientas manuales son las siguientes.

Herramientas:
  • Escuadra.
  • cinta metrica o wincha.
  • Lapiz.
  • Serrucho o sierra manual.
  • Cepillo manual.
  • Martillo.
  • Cola de carpintero.
  • Lijar.


Tomare el ejemplo a una persiana que hice hace poco, se puede hacer las ranuras o rebajes de manera mecánica como también manual, si optamos por la manual, podemos usar el serrucho, si optamos por la mecánica podemos usar la sierra circular, esto dependerá de que tengamos a la mano, lo importante es trazarnos muy bien las distancias, ya que de eso dependerá que nos quede bien la persiana de madera, tomando en cuenta las distancias que debe tener cada rebaje o ranura, bueno con las imágenes les explicare mejor, en las siguientes imágenes que les mostrare están la técnica manual, luego continuare con la técnica mecánica, veamos como hacerlo.

Primer Ejemplo.


Aquí tenemos el amarre de la persiana, aqui estarán las maderas distribuidas en distancias prudentes, las medidas se las dará luego, este es un costado como también se suele llamar, esta persiana encajara en un lugar, por ello lo hice un poco mas grande, en la segunda imagen logro marcar el tamaño real, ya que esto que estoy marcando ahora saldrá se cortara, esto lo hago con escuadra y lápiz, la escuadra en este caso hará el trabajos en su mayoría como lo veremos luego.


Una vez que hemos marcado la linea que divide lo que saldrá y lo que quedara el la primera linea, la segunda es el grosor del amarre, ya que esta estará compuesta de un marco de 4 maderas, en el interior de esta irán las maderas en grado 45 que harán de este marco una persiana, una vez que tengamos la linea interior que vendría a ser la ultima que hicimos, de esta linea en el otro extremo también hay lo mismo, también esta la marca del amarre, ya que este sera ensamblado, por ello descuento estos dos, en cada extremo un grosor del amarre que vendrá aquí, por ello en la segunda imagen mido cuando tiene de interior, solo de interior, ya que la segunda linea es el acabado o borde.



Hemos sacamos la medida de la linea interior, ahora compartiremos las ranuras en partes iguales, para que den la medida correcta, por ello esto debe ser compartido, la distancia entre ranura y ranura o abertura y abertura deben ser mínimas ya que si es mucha la distancia, se podrá ver a través de la persiana cosa que no debe pasar, en la primera imagen empezamos a hacer la primera ranura, justo de la linea interior, la escuadra nos sera de mucha utilidad en este trabajo, ya que en ella esta agregada esta opción de hacer lineas en grado 45, gracias a su alto relieve en el mango de esta, en la segunda imagen podemos ver la linea lista, ahora es donde empieza a hacerse realmente la persiana, este seria el inicio, veamos que continua a esto.

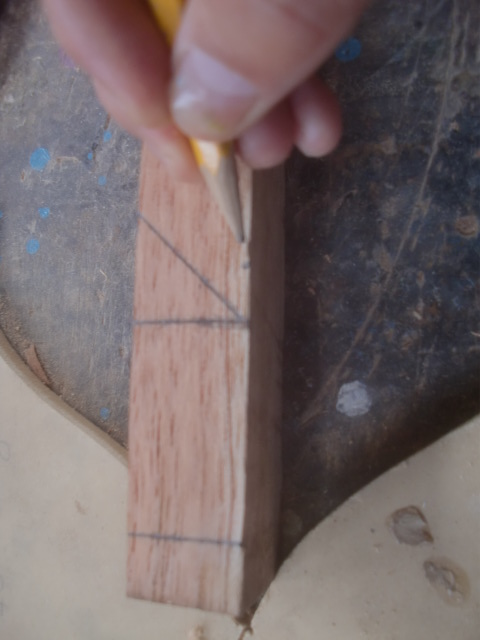

Luego de haber hecho la linea en grado 45, nos ayudamos de la cinta métrica o wincha para dejar un centímetro o 10 mm que vendría a ser lo mismo, el grosor que tendrá las ranuras o rebajes es de  1 centímetro, por ello me ayudo de la cinta, vemos que el numero 10 lo tomo como si fuera uno, para que así me pueda quedar mejor, en la segunda imagen podemos ver que ya tengo marcado la marca que hice con el lápiz, esta es de un centímetro, en la siguiente imagen veremos que continua.


Como tenemos la linea ya trazada, pasamos a continuar, con la ayuda de la escuadra, en la marca que hicimos, ya que como les vuelvo a recalcar, esta debe de tener 1 Centímetro de grosor, ya que este sera el rebaje, en la siguiente imagen vemos lo que sera una ranura, la primera, ahora el paso que vendrá sera el espacio que vamos a darle.



El espacio que vamos a darle es de 15 mm o 1 Centímetro y medio, que vendría a ser lo mismo, en conclusión la ranura tiene un Centímetro, el espacio 1 centímetro y medio o 15 mm que también vendría a ser lo mismo, para esto también me ayude de la cinta métrica o wincha, en la segunda imagen tenemos lista la linea, esto lo hice con la ayuda de la escuadra.



Ahora volvemos a repetir, 1 centímetro de espacio, ya que es la ranura, como lo vemos en la segunda imagen que tenemos la marca clara, es una ranura y espacio, una ranura y espacio, la ranura es de 10 mm el espacio es de 15 mm, en este caso lo que estamos haciendo ahora es la ranura.

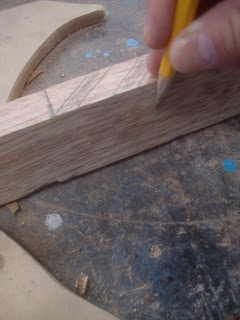

Con la ayuda de la escuadra hacemos el grosor de la ranura que seria de 10 mm o 1 centímetros que es lo mismo, en la siguiente imagen lo hago las claro, la parte que marque oscura es la ranura, la parte que deje sin marcar es el espacio, la parte que se calara o rebajara es la parte sombreada o pintada, ahora veremos la profundidad de las aberturas que deben tener.


Ahora marcaremos la profundidad que debe tener, en mi caso lo hice de 7 mm para ello marcamos esto para trazar la profundidad, en la segunda imagen ya la tengo marcada como podemos ver, ahora marcare otra linea pero de las ranuras esta vez, esta vez no sera en grado 45, sera en linea recta respetando la escuadra, con esto podremos ver que el corte que estamos haciendo es el correcto, en la siguiente imagen se los mostrare mas claro.

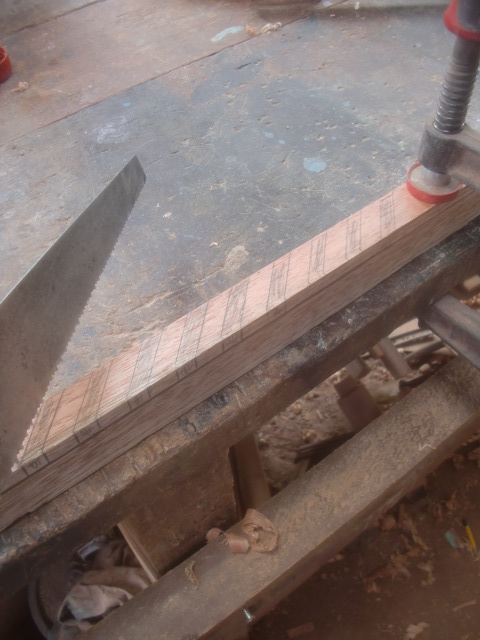

En esta imagen tenemos todo ya trazado, los rebajes, el espacio, como también la profundidad, el paso que viene sera el calar esto, en este caso lo haré con serrucho, debemos respetar mucho lo trazado, esto significa lo marcado con lápiz, la parte sombreada o la parte pintada de negro sera las ranuras, estas tienen una distancia de 1 centímetro o 10 mm  la distancia o espacio que no se calara es de 15 mm solo calaremos lo marcado, nos ayudamos de una prensa, para que así el corte nos quede perfecto con ello no se llegue a mover.



Aquí tenemos lo calado con el serrucho, el trabajo se demora mas, pero si lo hacemos con paciencia nos quedara muy bien, bueno ahora les mostrare como hacerlo de manera mecánica, como también continuare que sigue de este paso, ya que en el otro ejemplo concluiré con el trabajo.

Otro Ejemplo



Este es otro ejemplo, los mismos pasos que hicimos en el anterior ejemplo, lo hacemos aquí también, como es separar las distancias entre cada una, primero marcamos el borde o extremo, luego marcamos el grosor del amarre, luego de este en la linea interior la medimos con el otro extremo, que también debe tener el mismo procedimiento, las medida dan lo mismo, el grosor de la ranura es de 10 mm, la distancia es de 15 mm, es similar o igual al ejemplo que hicimos anteriormente, la escuadra nos ayudara a hacer el grado 45, ya que las persianas se distinguen por esta caída, en la segunda imagen vemos mas claro a lo que me refiero.


En este caso lo haremos completo, ya que se necesita de dos costados como también de lado superior lado inferior, con esto conseguimos un marco, dentro de este irán las maderas de 1 cm que penetraran a los rebajes que hagamos, como podemos apreciar en la segunda imagen los dos costados deben tener las mismas distancias en las ranuras como también en los espacios, ya que estas se unirán.


Una vez que tengamos todo trazado, pasamos a calar la abertura, en este caso lo haré el rebaje con la sierra circular, me ayudare de la guía que tiene mi circular, como también me ayudare del sujetador, que es una herramienta hecha de MDF, junto con madera, esta esta diseñada para que los cortes que se hagan en este sean en grado 45, como lo vemos en la segunda imagen, esta herramienta es muy sencilla de construir ya que solo debemos acoplar para que saque este grado, como también pase por la guía, en las siguientes imágenes les mostrare como hacerlo.


De esta forma hacemos las ranuras, el disco calara fácilmente las ranuras, debemos de ver que cale lo marcado, como también debemos de graduar el disco para que cale la profundidad deseada que es de 7 mm o también  pueden hacerlo de 10 mm ya que tendrá mayor agarre, en la siguiente imagen veremos el resultado de este calado.


Este es el resultado del calado, como ven hacerlo en la sierra circular es mas rápido, pero debemos de tener cuidado, ya que estamos usando la sierra circular, notaran que debamos los extremos sin calar, ya que como les explique al inicio de esto, dejamos este espacio, para que aquí se una la parte superior como también la parte inferior del marco, este seria un costado.



Aquí tenemos los dos costados de la persiana, como ven esta calado a lo contrario cada una, no esta calado a una misma dirección, esta calado a lo contrario, esto se consigue con la herramienta, que utilizo, ya que esta la guía esta unida solo con clavo, a lo que puedo sacar para voltearla, y así logro sacar los rebajes al sentido contrario, en la siguiente imagen tenemos el marco ya armado, esto lo hacemos con caja y espiga, esta unión de hizo con caja y espiga como lo vuelvo a recalcar, con esto nos quedo el marco listo, por ello se arma definitivamente con cola de carpintero.



Aquí tenemos una imagen donde muestro el ensamble, por ello al inicio dejamos un espacio, es para que el amarre se una, si leemos casi al inicio dejamos espacios, por esto lo hicimos, en la siguiente imagen podemos ver las maderas que penetraran en las ranuras en grado 45, estas debe de tener el grosor de 1 cm, el largo de este debe de tener la medida exacta de lado a lado, para que así penetre con facilidad, las medidas deben ser las correctas, de este modo calzara con facilidad.


Antes de colocar definitivamente las maderas, debemos de lijar, ya que una vez colocadas en su lugar, sera un poco complicado el lijar estas, por ello aprovecho a lijar muy bien las maderas, en la segunda imagen muestro una madera que esta lista para ser colocada



Una vez listo, pasamos a colocar las maderas en el lugar que le corresponden a cada una, nos ayudamos del martillo, debe de calzar de manera exacta, como vemos en la primera imagen, continuamos colocando mas maderas, estas ya aplicadas con cola de carpintero, en la segunda imagen vemos como nos esta quedando nuestra persiana.


Con pequeños golpes del martillo harán que las maderas calcen con mas precisión, como les vuelvo a recalcar, las maderas deben estar aplicadas ya con cola de carpintero, ya que solo de esto estará sujeta al marco, no tendrá clavos, ni tornillos, solo la cola sera la responsable de sujetar las maderas.


Aquí tenemos listo toda la persiana, el paso siguiente, es dejar secar muy bien la cola de carpintero, la cola seca muy rápido, una vez que este totalmente seca la cola, los amarres estén muy bien, pasamos a cepillar los bordes de las maderas para que de este modo todo nos quede al raz, o todo nos quede de manera plana, podemos ver esta acción en la segunda imagen, como también se las mostrare en otro angulo un poco mas grande.



El cepillado igualara todos los desniveles que podrían tener las maderas, como podemos ver en esta imagen primeras mas clara, vemos que aun hay desniveles, esto lo igualamos con el cepillo manual, una vez igualado esto habremos concluido la persiana, en la segunda imagen vemos la persiana junto con su marco, el marco ira colocado en la pared, la persiana ira dentro del marco, la unión de este marco es mas sencillo, ya que lo hice con tornillos autorroscantes, junto con cola de carpintero, en la siguiente imagen veremos la persiana un poco mas grande, como también veremos porque dejamos el espacio tan reducido de 15 mm ya que si el espacio es de mas, se podría ver a través de las maderas, en este caso no se ve nada a través de las maderas, ya que de esto se trata la persiana, en la siguiente imagen veremos concluido el trabajo.

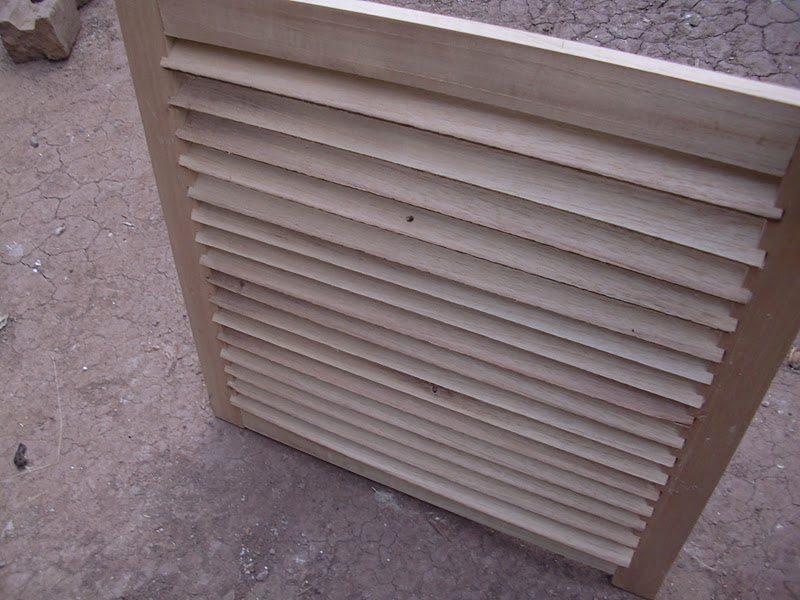

Aquí tenemos la persiana ya concluida, ya colocada las maderas, listo con el marco, cepillado, listo para ser pintado, el acabado de este lo haremos con pintura de pared, bueno eso seria todo, como vieron todo depende de las medidas, todo debe ser exacto, como también el rebaje debe ser exacto, si tomamos en cuenta todo esto, el resultado del trabajo nos saldrá muy bien, bueno amigos y amigas, espero que esta entrada les haya servido, para hacer o saber como esta hecha una persiana de madera, vieron que también requiere de paciencia, para que al final puedan realizar este trabajo.


Amigos y amigas, espero que esto les ayude a saber como esta construida una persiana, como también la puedan realizar, ya que es sencilla, vieron que la escuadra es muy necesaria en muchos casos, no solo para revisar, si no también para realizar trabajos, no puedo irme sin antes despedirme de ustedes, no olviden nunca pero nunca que ustedes son los mejores, nunca permitas que nadies te diga que no puedes, porque si puedes, y puedes mucho, todo lo puedes realizar, quita esas letras de tu mente, quita ese no, de tu diccionario, ponle un SI  y muy grande, ya que todo se puede lograr en esta vida, los temores que nos dijeron de niños, olvidenlo, pintemos una pizarra nueva con la palabra ¡SI PUEDO!, porque si puedes, nunca olvides que eres el mejor la mejor, nunca olvides que este mundo es tuyo mio, de todos, por ello debemos de cuidarlo como también protegerlo, y bueno hoy es un bonito dia, espero que a todos les vaya super bien, cuídense mucho, hasta la próxima.
